規格說明：
閥體材料：不銹鋼s.s316/s.s304/黃銅
執行器材料：合金鋁
閥芯密封：PTFE/FPM
閥桿密封：PTFE/FPM
活塞密封：FPM/NBR
技術參數
接口尺寸：DN10—DN65
螺紋：3/8"—21/2"
適用介質：水,中性氣體或液體,酒精,油,有機溶劑，水蒸氣，弱酸或弱堿溶液。
介質溫度：PTFE：-10℃—+200℃
FPM：-10℃—+100℃
粘度：Max 600mm2/s
順流安裝/逆流安裝
控制介質：空氣/中性氣體
控制壓力范圍：0.3—0.8MPa
工作壓力：0—1.6MPa
![]()
|

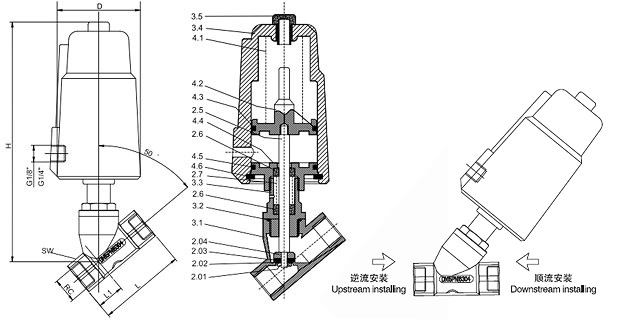

外形尺寸 |
|
DN |
G |
L |
L1 |
SW |
H |
D |
執行器 |
|
10 |
3/8" |
55 |
17 |
21 |
120 |
51 |
40 |
|
15 |
1/2" |
70 |
21 |
26.5 |
138 |
51 |
40 |
|
20 |
3/4" |
76 |
23 |
32 |
154 |
62 |
50 |
|
25 |
1" |
90 |
25 |
40 |
168 |
62 |
50 |
|
32 |
1-1/4" |
116 |
32 |
50 |
200 |
76 |
63 |
|
40 |
1-1/2" |
116 |
32 |
55.5 |
215 |
92 |
80 |
|
50 |
2" |
138 |
40 |
68.5 |
230 |
92 |
80 |
|
65 |
2-1/2" |
168 |
51 |
85 |
268 |
117 |
100 |
|
部件列表 |
|
2.01螺栓 |
3.1閥體 |
4.1彈簧 |
|
2.02孔板密封件 |
3.2密封環 |
4.2活塞 |
|
2.03密封盤 |
3.3螺紋連接件 |
4.3O型圈 |
|
2.04閥盤 |
3.4汽缸 |
4.4閥蓋 |
|
2.5閥桿 |
3.5觀察窗 |
4.5O型圈 |
|
2.6V型填料 |
|
4.6承壓環 |
|
2.7彈簧 |
|
|
